上一篇介绍了Linux ublk：内核提供标准块设备接口，用户态程序负责具体的存储处理。

本文接着看一种具体的镜像后端——OverlayBD：如何把“共享的基础镜像 + 各自的改动”，变成一块可以正常读写的磁盘？

为便于理解，下面以两个虚拟机共用一个只读基础镜像为例，只讨论分层、按需读取和增量保存，不展开部署命令、内部算法和性能测试。

Architecture

What

先把最容易混淆的一点说清楚：

1
2
3
每个虚拟机拥有自己的磁盘视图
        ≠
每个虚拟机都要完整复制一份磁盘镜像

OverlayBD(Overlay Block Device，叠加块设备)是一种基于块的分层镜像技术，可以将多层磁盘数据组合成一个统一的磁盘视图，并支持按需读取远端镜像。

结合上一篇，两者的分工可以这样理解：

1
2
3
ublk：提供标准块设备接口，把请求交给用户态处理

OverlayBD：决定读取哪一层的数据，以及把改动保存在哪里

OverlayBD 关注的是“磁盘哪个位置存放什么数据”，不是“哪个路径下有什么文件”。ext4 等文件系统仍然负责组织文件和目录。

所以：

ublk 解决“如何提供一块磁盘”，OverlayBD 解决“这块磁盘的数据如何分层存放和读取”。

OverlayBD与之前介绍的OverlayFS，区别在于叠加的对象不同：

1
2
3
OverlayFS：叠加目录树，提供合并后的文件视图

OverlayBD：叠加磁盘块，提供合并后的磁盘视图

在 OverlayBD 提供的虚拟磁盘上，仍然可以使用 ext4 等普通文件系统。

所以：

OverlayBD 不是另一种 ext4，也不是把多个目录直接合起来；它工作在文件系统下面，负责磁盘块。

Why

假设多个虚拟机使用相同的基础环境，但各自只读取部分内容、修改少量数据。

如果启动前先下载整个镜像，又为每个虚拟机分别复制一份完整磁盘，就会付出两类开销：

1
2
3
完整下载：为暂时用不到的数据，支付传输和等待成本

完整复制：为没有变化的基础内容，重复占用存储空间

OverlayBD 将它们分别处理：

1
2
3
4
5
共享只读层：不必为每个实例重复保存全部基础数据

按需加载：不必等完整镜像下载完，才能开始使用

可写增量层：各自的改动单独保存

因此，它的目的可以概括为：

不必先搬来整块磁盘，也不必为每个实例重新复制整块磁盘。

基础 Example

假设 VM1 和 VM2 使用同一个只读基础镜像，镜像简化为四个块：

1
2
块号：        0    1    2    3
基础层内容：   A    B    C    D

字母表示块中的内容，不是四个文件。下面的数量仅用于说明原理，不是论文测试数据。

读取：需要哪些块，再获取哪些块

假设数据尚未缓存在本地，VM1 先读取块 0、1，之后才读取块 3。暂不考虑预读和后台下载：

1
2
3
需要块 0、1 → 获取 A、B → 开始使用

后来需要块 3 → 再获取 D

不需要为了读取 A、B，先把 C、D 也全部下载下来。

修改：只改变自己的磁盘视图

现在，VM1 将块 1 写成新内容 B’，VM2 不做修改：

1
2
3
4
5
6
7
块号：          0    1    2    3

VM1 可写层：    —    B'   —    —
共享只读层：     A    B    C    D
---------------------------------
VM1 看到：      A    B'   C    D
VM2 看到：      A    B    C    D

这里的 — 表示该层没有覆盖这个位置，不表示内容为零。

VM1 再读取块 1 时，使用自己的 B’；读取其他块时，继续使用基础层中的内容。

共享基础层的 B 没有被改掉，因此 VM2 仍然读到 B。

为什么这样可以省空间？

只计算这个例子中的块内容，不计索引、缓存等额外开销：

1
2
3
4
5
两份完整磁盘：
    VM1 的 4 个块 + VM2 的 4 个块 = 8 个块

共享基础层 + 各自增量：
    基础层的 4 个块 + VM1 新写入的 B' = 5 个块

省掉的是未修改内容的独立副本，不是让新增的数据不再占空间。

How

只看三个动作。

1. 通过索引，找到应该使用哪一层的数据

OverlayBD 用索引记录磁盘位置与实际数据位置的关系：

1
2
3
4
5
要读取的磁盘位置
        ↓
应该使用哪一层？
        ↓
数据位于这一层的什么位置？

对于本例，上层覆盖的位置读取上层，其他位置继续读取下层。

组合的是磁盘访问视图，不是先把各层复制、合并成一个完整的新镜像。

2. 数据不在本地时，再从远端获取

定位数据后，已经缓存的内容可以直接复用；缺失的部分再从远端读取，并按缓存策略保留在本地。

使用支持按需解压的压缩层时，也不必先解压整个镜像，只需要读取、解压相关数据块。

不过，按需加载不等于没有等待：第一次读取尚未缓存的数据，仍然可能等待远端 I/O。

3. 将改动保存为新的增量层

运行时写入保存在自己的可写层中，不修改共享的只读层。

需要保存这次环境改动时，可以将可写层提交为一个新的只读增量层。之后继续使用这个环境，再在上面增加新的可写层：

1
2
3
4
5
6
7
8
保存之前：
    Base（只读）+ 本次可写层

保存之后：
    Base（只读）+ Diff-v1（只读增量层）

继续使用：
    Base（只读）+ Diff-v1（只读）+ 新的可写层

这样，保存的是相对已有层的变化，不需要重新保存所有未修改的基础数据。

Diff-v1 仍然依赖下面的基础层，它不是一份可以独立使用的完整磁盘镜像。

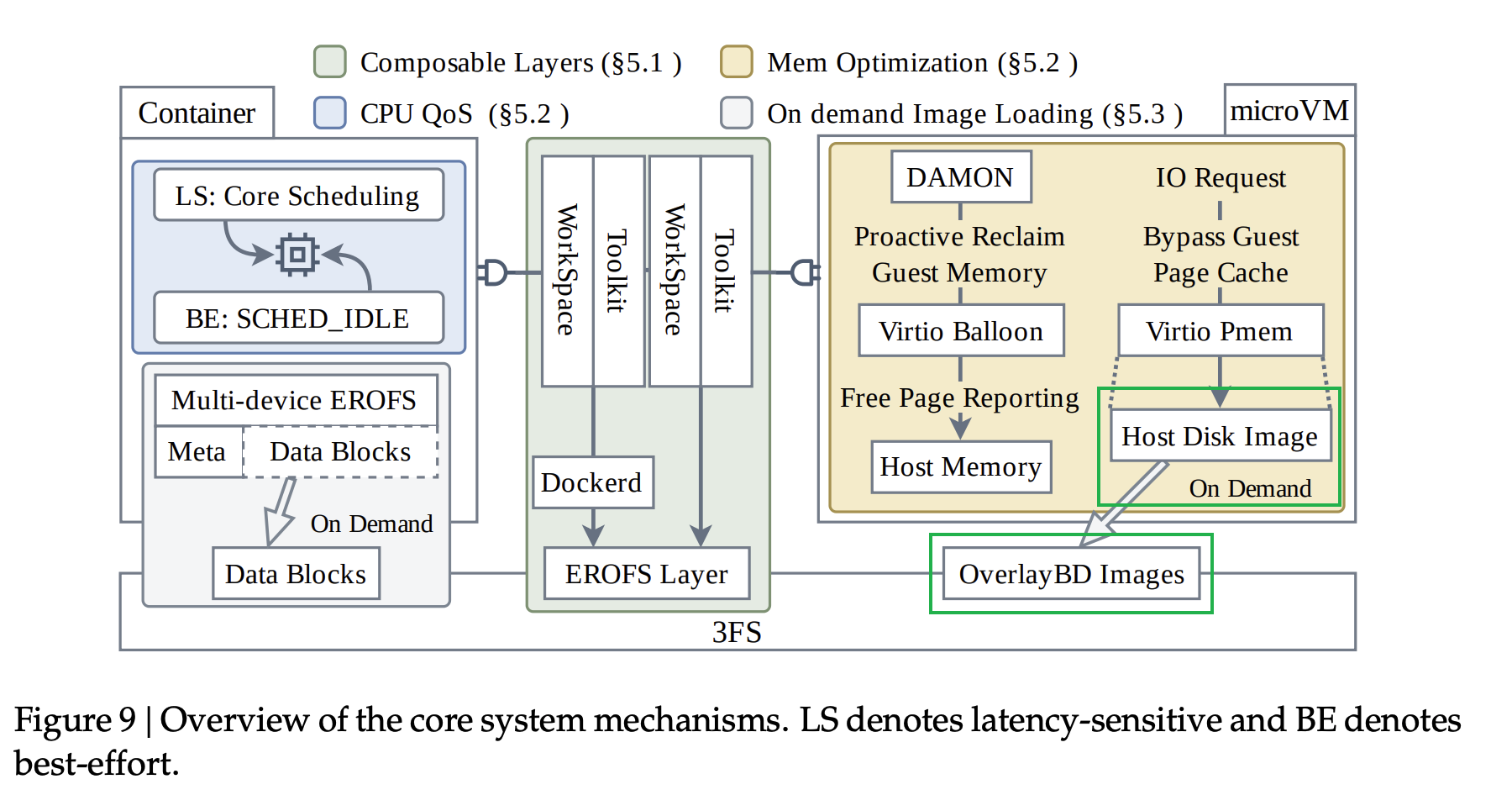

DSec 中怎么使用？

DSec 将 OverlayBD 用于 microVM 的可写 ext4 磁盘，包括在虚拟机内运行 Docker 时使用的独立数据磁盘，并通过 ublk 将这些磁盘提供给Firecracker。

论文中的这条路径可以概括为：

1
2
3
4
5
只读镜像数据：保存在 3FS，按需读取，并在本地缓存

运行时写入：保存在节点本地的可写层

保存环境：支持增量磁盘快照，不必重新打包成 EROFS

DSec 的只读基础镜像和工具层仍然使用 EROFS，不是所有镜像都换成了 OverlayBD。

这里的按需读取、镜像分层和增量保存，来自 OverlayBD 及其存储实现；ublk 负责提供块设备接口，并不会自动实现这些功能。

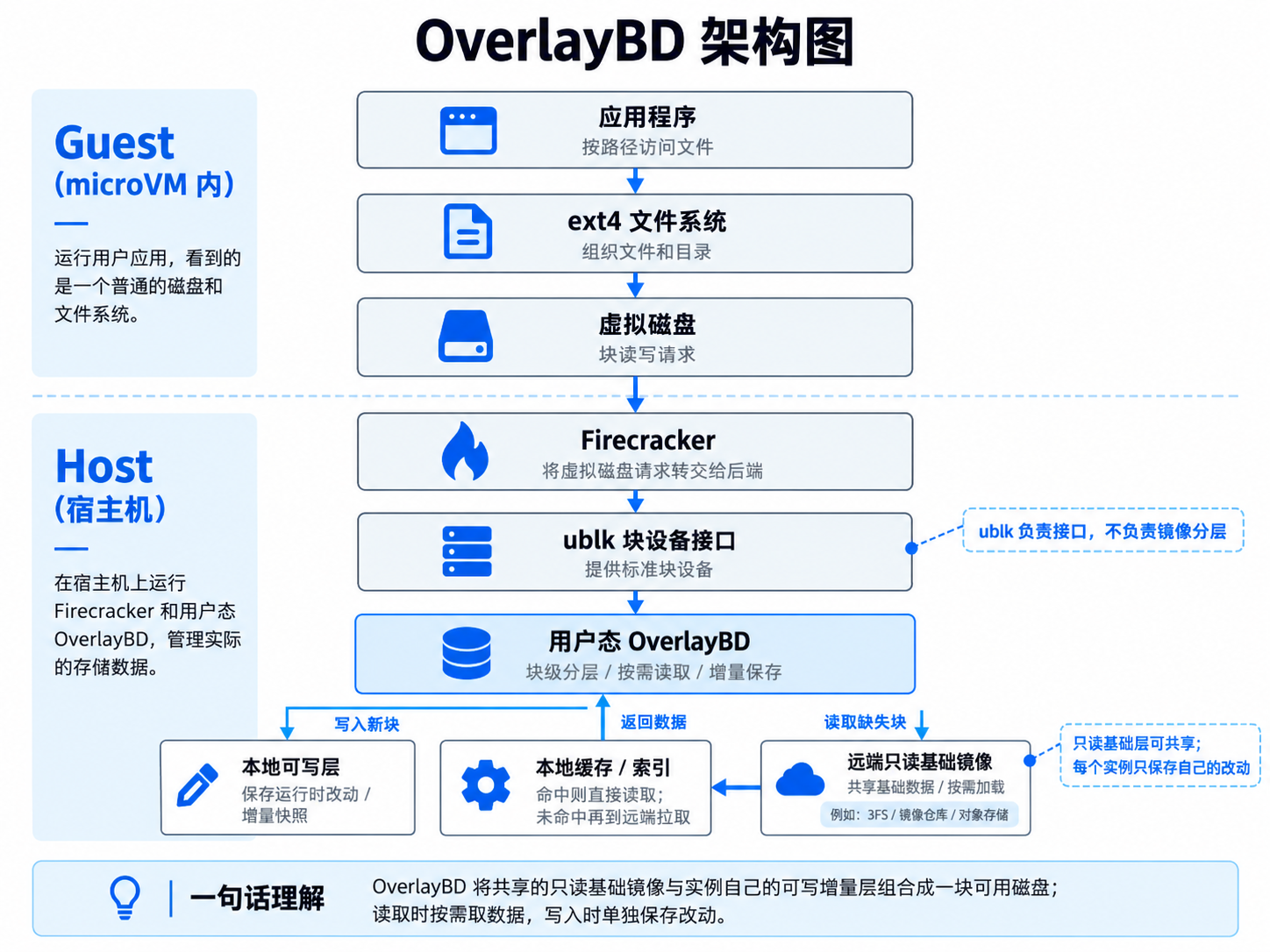

记忆图

以 DSec 的这条可写磁盘路径为例，省略缓存及虚拟机内部的设备细节：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
Guest：microVM 内部

          应用 + ext4 文件系统
                   │
                   │ 磁盘读写
                   ▼
──────────────────────────────────────
Host：宿主机

              Firecracker
                   │
                   ▼
             ublk 块设备
                   │
                   │ 请求与完成结果
                   ▼
           用户态 OverlayBD 实现
                   │
        ┌──────────┴──────────┐
        ▼                     ▼
   本地可写层             3FS 中的只读层
   保存各自改动           按需获取基础数据

可以简单记成：

1
2
3
ublk：提供磁盘接口

OverlayBD：共享基础数据，按需读取，单独保存改动

一句话概括：

每个实例都能使用自己的磁盘，但不必各存一份完整镜像：基础内容复用，需要的数据按需取，各自的改动另存一层。
