本文将mark下Cache缓存设计策略中的PIPT(Physically-Indexed, Physically-Tagged)、VIVT(Virtually-Indexed, Virtually-Tagged)和VIPT(Virtually-Indexed, Physically-Tagged)的相关notes。

Basic knowledge

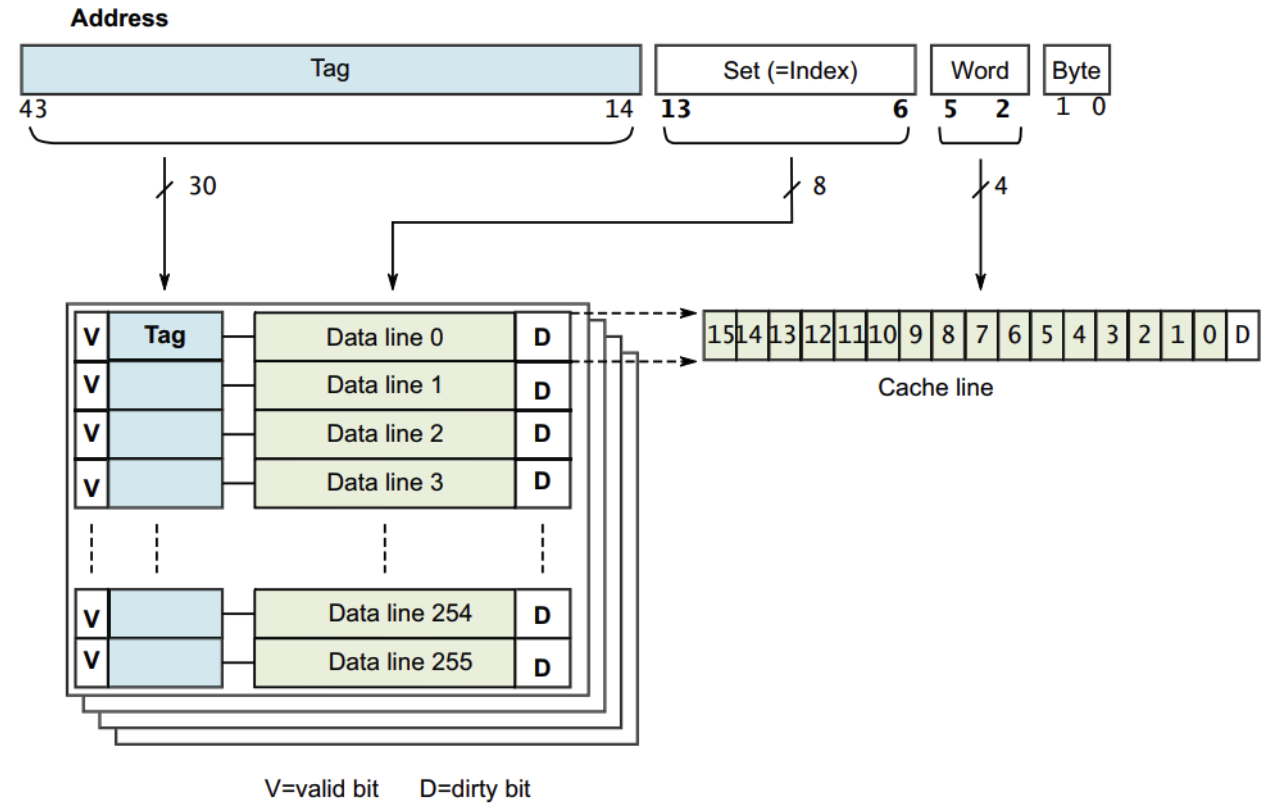

Cache 本质就是一个硬件 hash 表（Tag RAM + DATA RAM），一般来说 Cache 的大小指的是DATA RAM 的大小，并不包括 Tag RAM 的物理空间。如下图所示，以一个 32 位内存地址为例，其中 [0, 4] 属于 Offset 字段，[5, 12] 属于 Index 字段，[13, 31] 属于 Tag 字段。

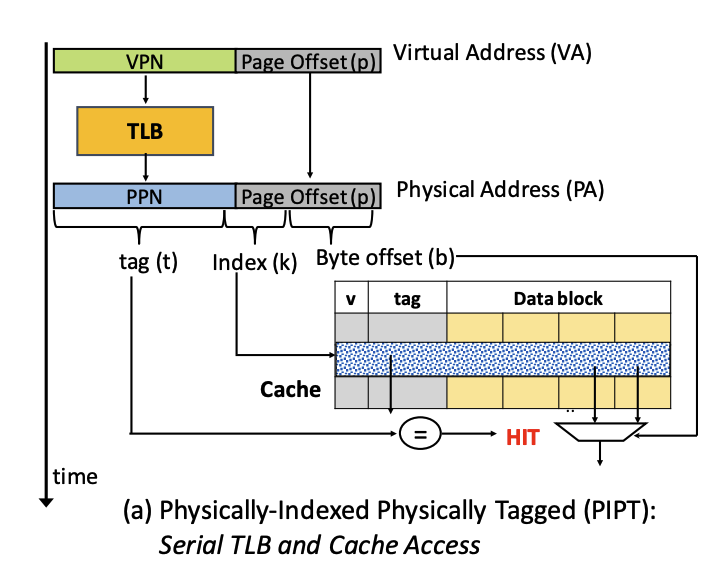

PIPT

工作流程

  1. CPU 发出虚拟地址 (VA)
  2. MMU (内存管理单元) 将 VA 翻译成物理地址 (PA)（通过查询 TLB 或页表）
  3. 使用 PA 的一部分索引缓存
  4. 使用 PA 的剩余部分作为标签，与索引找到的缓存行中的标签进行比较
  5. 如果标签匹配且有效位为真，则缓存命中，数据返回给 CPU；否则缓存未命中

缺点

速度慢，缓存查找必须等待MMU完成虚拟地址到物理地址的转换后才能开始，这增加了访问latency。

VIVT

工作流程

  1. CPU 发出虚拟地址 (VA)
  2. 同时：
    • 使用 VA 的一部分直接索引缓存，使用 VA 的剩余部分作为标签，与索引找到的缓存行中的标签进行比较
    • MMU 将 VA 翻译成物理地址 (PA)
  3. 如果标签匹配、有效位为真，并且 MMU 转换成功（地址有效），则缓存命中，数据返回给 CPU；否则缓存未命中

缺点

  • 歧义问题： 不同的物理地址（不同的数据）可能具有相同的虚拟地址索引和标签部分（如果映射不同）。这会导致一个缓存行错误地对应多个物理地址的数据。
  • 同名问题： 同一个物理地址（同一份数据）被映射到不同的虚拟地址时，会在缓存中产生多个副本（不同虚拟标签）。修改一个副本不会自动更新另一个副本，导致数据不一致。
  • 需要操作系统干预： 内核在切换进程上下文或修改页表映射时，必须清空（flush）整个或部分缓存以避免歧义和同名问题，开销巨大。

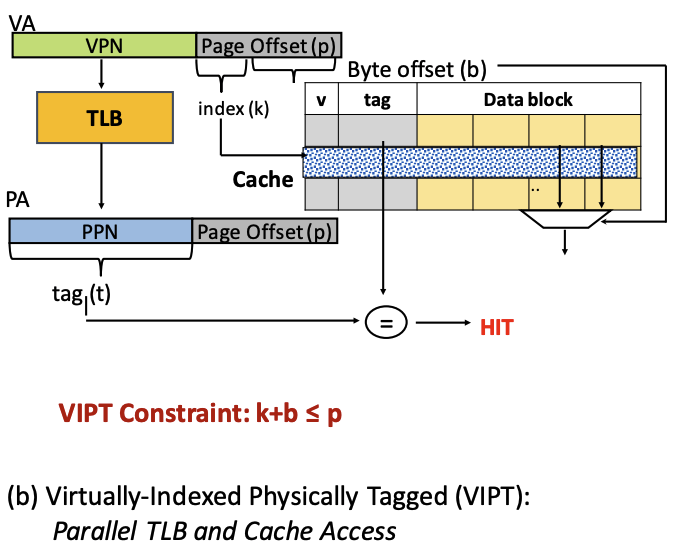

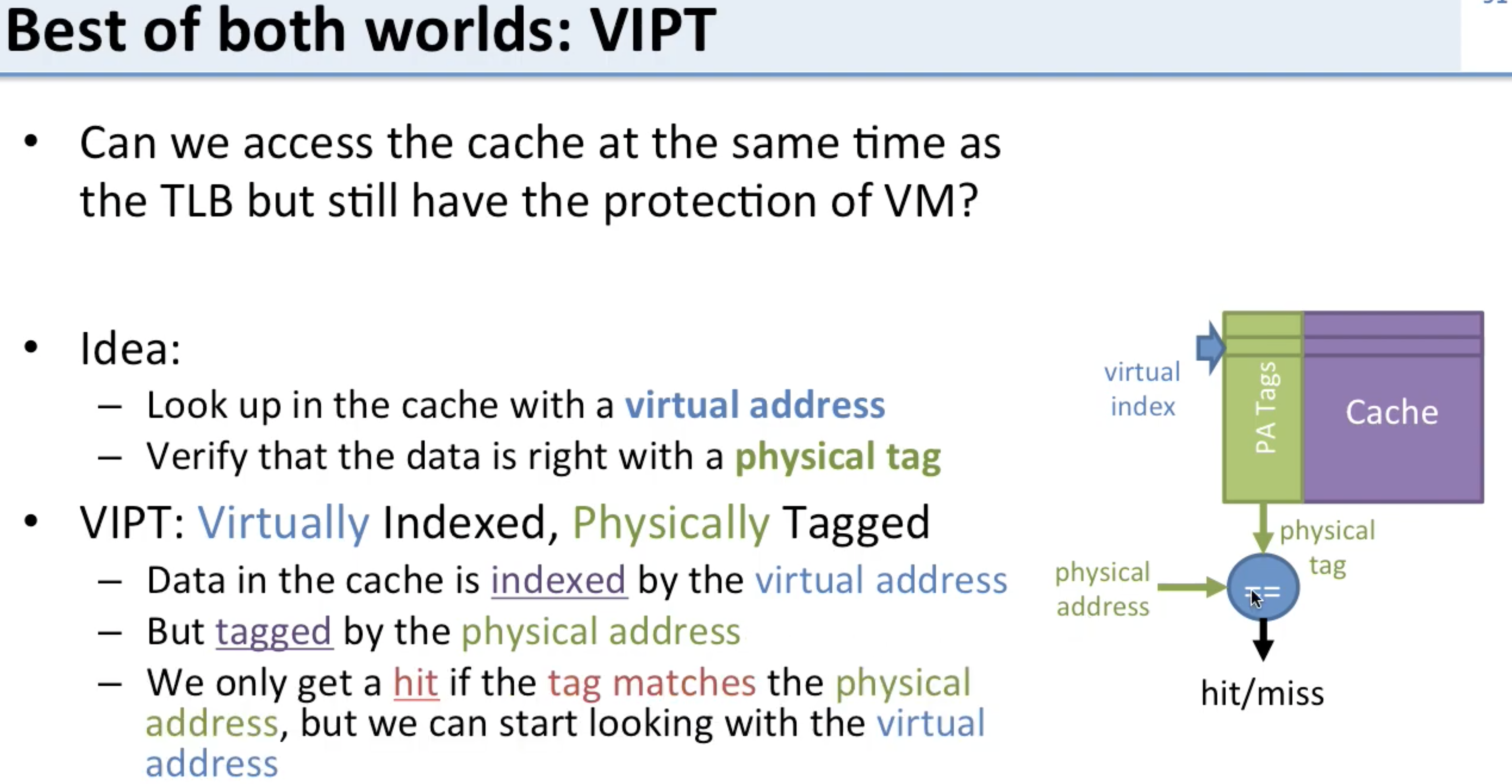

VIPT

工作流程

  1. CPU 发出虚拟地址 (VA)。
  2. 同时：
    • 使用 VA 的一部分直接索引缓存
    • MMU (通过 TLB) 将 VA 翻译成物理地址 (PA)
  3. 使用 PA 的（相应）部分作为标签，与步骤2中索引找到的缓存行中的标签进行比较
  4. 如果标签匹配且有效位为真，则缓存命中，数据返回给 CPU；否则缓存未命中
