本文将mark下PCIe中上行端口(upstream port)和多个下行端口(downstream port)的相关notes，内容主要转载自Upstream 和 Dowstream。

上行(Upstream)和下行(Downstream)是一个方向的概念。

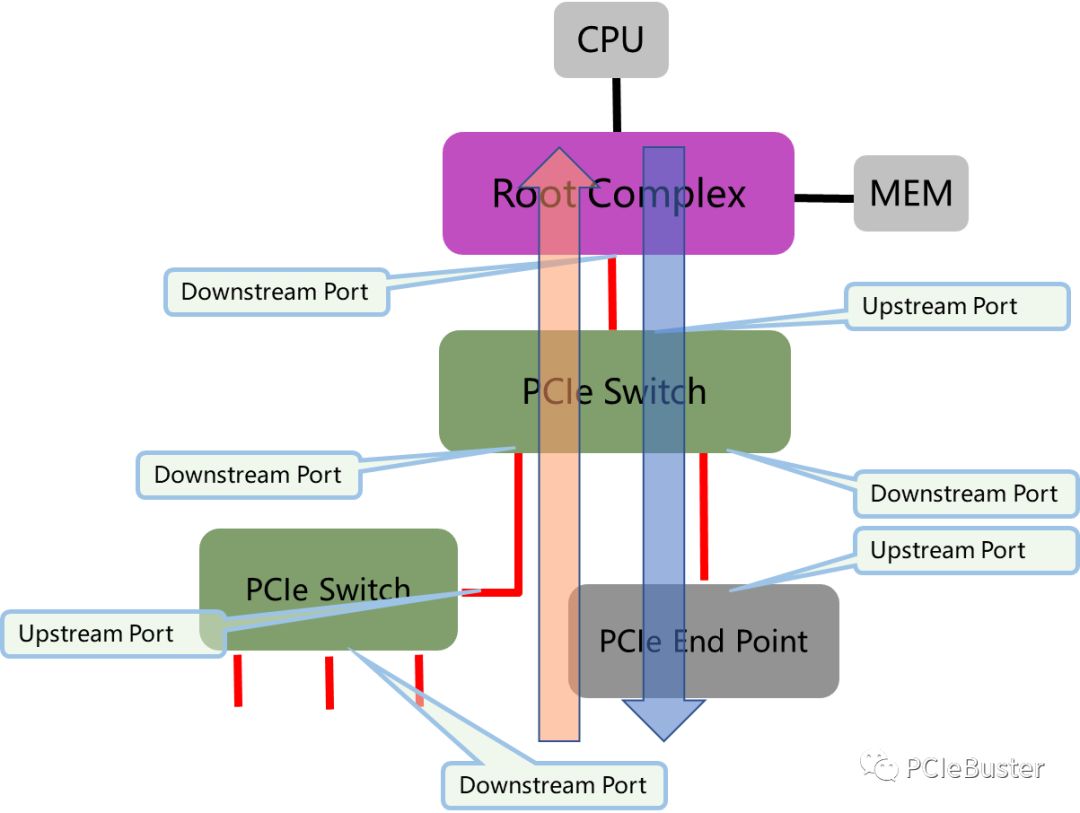

在一个PCIe系统中，方向的定义是以RC为准的:RC高高在上，面往RC方向称之为上行（红色粗箭头），反之称之为下行（蓝色粗箭头）。

由于PCIe是点对点连接的，每个连接的地方，我们称之为Port。对于Root Complex而言，它仅有一个下行端口。对于PCIe switch，它有一个上行端口（upstream port）和多个下行端口（downstream ports）。而PCIe设备（EP）仅有一个上行端口。

一般而言，上行端口是和一个下行端口连接在一起。注意，是一般而言，某些特殊的情况下，两个下行端口也是可以连接在一起的，我们称之为crosslink。

复习一下switch内部的结构图，可以加深我们对上下行的认识。

上行和下行是PCIe中非常重要的方向，初期很容易记混淆。有必要再默记三遍：以RC为中心，朝着它去的方向就是上行，远离它的方向就是下行。
