Notes about DDR5 On-Die ECC技术

本文将mark下DDR5 On-Die ECC技术的相关notes。

Prerequisite

What

On-Die ECC 是放在 DRAM 芯片内部的一层错误保护机制，用来自动修复 DRAM cell 产生的小错误。

Without On-Die ECC

CPU
 |
Memory Controller
 |
DRAM
 |
Memory Cell

错误发生：

Memory Cell 出错

↓

Memory Controller 的 ECC 发现

↓

修复

With On-Die ECC

CPU

 |

Memory Controller

 |

DRAM Chip

   |
   |
 On-Die ECC

   |
   |
 DRAM Cell

错误首先在 DRAM 内部处理：

DRAM Cell 出错

↓

On-Die ECC 修复

↓

输出正确数据

因此系统看到的错误变少了。

Why

DRAM 工艺越来越复杂，cell 更容易出错

随着 DRAM 制程缩小：

cell 更小
保存电荷更少
抗干扰能力下降

打个比方

以前

1
2
3

大水桶

存水多

现在

1
2
3

小水杯

容易洒水

因此DRAM 内部错误增加。

DRAM 芯片内部最清楚哪里出错

DRAM 芯片内部知道：

哪个 cell 出问题
哪些 bit 相关

因此在 DRAM 内部修复效率最高。

类似：

汽车发动机坏

↓

发动机内部维修

比

送到车外检测更快

减少系统级 ECC 压力

如果没有 On-Die ECC，所有错误：

DRAM

↓

Memory Controller

↓

系统 ECC

系统需要承担大量：

小 bit error
随机错误

有 On-Die ECC：

DRAM内部：

处理大量小错误


系统ECC：

处理更严重错误

形成分层保护：

    系统可靠性

        ↑

System ECC / Chipkill

        ↑

  On-Die ECC

        ↑

    DRAM Cell

On-Die ECC vs 系统 ECC

	On-Die ECC	系统 ECC
位置	DRAM 芯片内部	Memory Controller
保护对象	DRAM cell 内部错误	整个内存系统错误
主要作用	修复小错误	处理严重错误
是否对系统可见	通常不可见	可见
粒度	芯片内部	DIMM/Rank级

Summary

随着制程工艺不断缩小，每个 DRAM 单元（cell）中存储的电荷量减少，工艺波动（process variation）增加，同时晶体管也更容易受到老化（wear-out）的影响。为了缓解这些错误，现代 DRAM 集成了片上 ECC（On-Die ECC），在 DRAM 芯片内部对错误进行修复，并与外部系统 ECC（System ECC）协同工作。

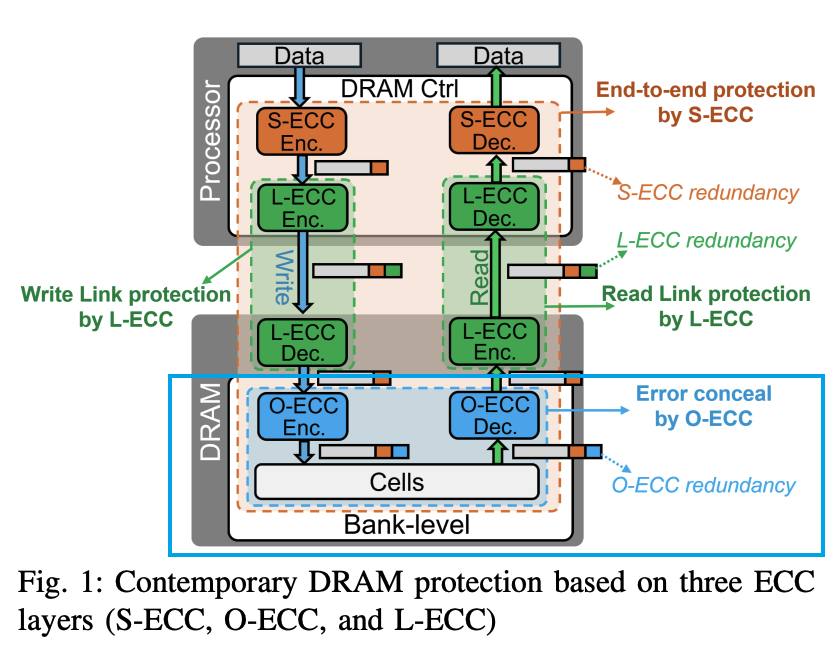

每个 DRAM die（芯片颗粒）内部都包含隐藏的冗余存储单元（redundancy cells）以及一个紧凑的编码器/解码器（encoder/decoder）。该机制会在每个 bank group 内，对每次写入的数据进行编码，并在每次读取时进行解码（如图 1 中蓝色部分所示）。

通过在本地（DRAM 芯片内部）纠正错误，On-Die ECC可以有效地将原本存在轻微缺陷（marginal defects）的 DRAM die 转变为对外表现为无故障（externally fault-free）的组件，从而提高芯片制造良率，并保证组件级别的可靠性超过产品质保期限（warranty thresholds）。

参考资料:

XED: Exposing On-Die Error Detection Information for Strong Memory Reliability(ISCA’16)
DUO: Exposing On-chip Redundancy to Rank-Level ECC for High Reliability(HPCA’18)
Cerberus: Cross-Layer ECC Co-Design for Robust and Efficient Memory Protection(ISCA’26)
