Notes about DRAM Chipkill技术

本文将mark下DRAM Chipkill技术的相关notes。

Prerequisite

DRAM components

What

Chipkill 是一种高级内存 ECC 保护技术，它可以容忍一整颗 DRAM 芯片（chip）发生故障，而系统仍然能够正常运行。

简单理解：普通 ECC 只能保护几个 bit 出错，而 Chipkill 可以保护“一整颗 DRAM 芯片坏掉”。

Why

传统 ECC可以解决：

单 bit 错误
少量 bit 错误

DRAM
 |
 | 一个 bit 出错
 v

ECC 修复

但是现代 DRAM 可能出现更严重的问题：

例如：

一个 DRAM 芯片损坏

↓

大量 bit 同时错误

↓

普通 ECC 无法恢复

原因是随着：

DRAM 容量越来越大
芯片数量越来越多
制程越来越小

单个 DRAM 芯片失效带来的影响越来越大。

因此需要：

一种能够抵御“整个芯片坏掉”的保护机制。

这就是 Chipkill。

核心思想

一句话：

不要让一颗 DRAM 芯片负责一个完整的数据块，而是把数据分散到多个 DRAM 芯片，并增加额外校验信息，使任何一颗芯片坏掉后都能恢复数据。

普通 ECC

假设一个数据：

1 2	Data: A B C D

可能来自Chip0，如果 Chip0 坏：

1	A B C D 全丢

ECC 很难恢复。

Chipkill

重新组织数据：

          数据分散

Chip0   A
Chip1   B
Chip2   C
Chip3   D

Chip4   校验信息

如果Chip2 坏，系统：

A
B
?
D
校验信息

↓

恢复 C

所以：

1
2
3

一个 chip 故障
        ↓
数据仍然可恢复

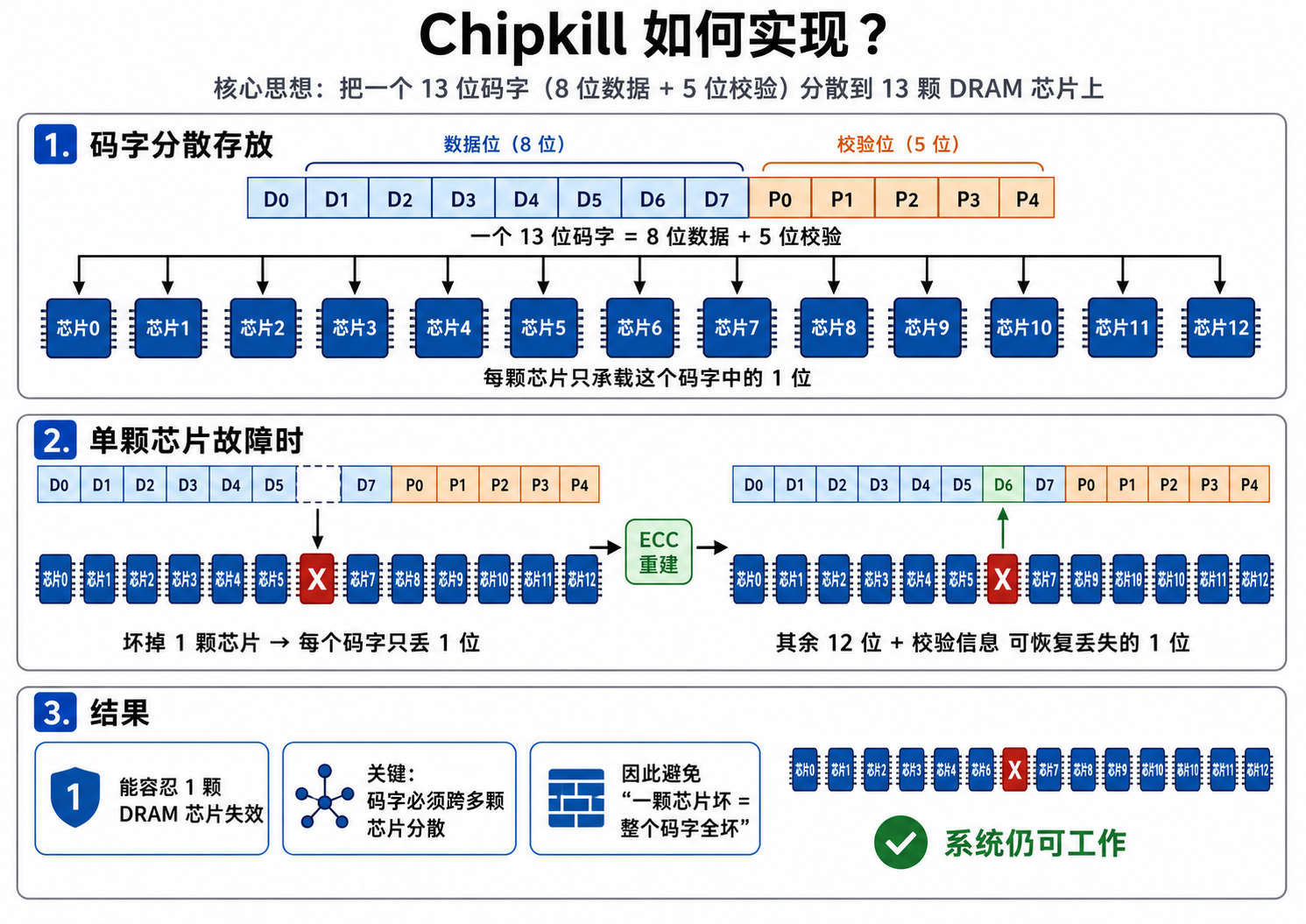

How

数据分散存储

不要：

1	一个 chip 保存连续数据

而是：

1	多个 chip 共同组成一个 ECC 数据块

这样一个 chip 故障，只影响部分数据。

增加更强 ECC 信息

除了数据,还保存：

数据 + 校验信息

当某个 chip 消失，通过校验信息，重新计算缺失数据。

Example

Chipkill vs 普通 ECC

	普通 ECC	Chipkill
保护范围	bit 错误	整个 DRAM chip 故障
主要目标	小错误	大规模故障
成本	低	更高
可靠性	一般	更高
应用	普通服务器	高可靠服务器/HPC

为什么叫 Chipkill？

名字含义：

即使一个 chip “被杀死”（kill），系统仍然能够工作。

也就是：

Chip failure

      ↓

Chipkill ECC

      ↓

系统继续运行

在 DRAM RAS 中的定位

现代内存保护通常是多层：

DRAM Cell
    |
    |
On-Die ECC
    |
    |
Chipkill ECC
    |
    |
系统软件 RAS

其中：

On-Die ECC: 解决 DRAM 内部小错误
Chipkill: 解决 DRAM 芯片级故障
OS/RAS: 负责故障隔离、替换等

价值

因为真实 DRAM fault 研究发现，错误并不只是：

1	单 bit error

还包括：

Row fault
Column fault
Bank fault
Chip fault

例如A Study of DRAM Failures in the Field(SC’12) 发现大量 multi-bit fault，并证明：

Chipkill 相比 SEC-DED(Single Error Correction Double Error Detection) ECC，可以显著降低不可纠正错误（UE）。论文中报告 Chipkill 可将节点因 DRAM 错误导致的失败率降低约 42 倍。

总结

通过数据分散 + 更强 ECC，让系统能够承受一整颗 DRAM 芯片失效，而不会丢失数据。它解决的是传统 ECC 无法处理的大规模 DRAM 故障问题，是服务器和 HPC 系统提高内存可靠性的关键技术。

AMDC

AMD’s Advanced Memory Device Correction (AMDC) which is designed to correct any number of faults occurring within a single DRAM device in a rank.

可以简单认为：

Chipkill
   =
一种思想：
保护一颗 DRAM device 故障


AMDC
   =
AMD 实现的一种类似 Chipkill 的机制

区别主要是：

Chipkill 是 IBM 提出的通用概念
AMDC 是 AMD 平台上的具体实现

A Systematic Study of DDR4 DRAM Faults in the Field论文中对 Chipkill的描述：

Chipkill ECC 可以纠正限制在单个 DRAM device 内的错误。

DDR5 DRAM Faults in the Field论文中对AMDC的描述：

纠正单颗 DRAM device 内任意数量的错误。

与OD-ECC的协作

DRAM 芯片内部：On-Die ECC
        ↓
主要纠正芯片内部的单 bit 错误

内存控制器侧：Chipkill / AMDC
        ↓
主要纠正一整颗 DRAM device 范围内的错误

The presence of OD-ECC in addition to AMDC can increase DRAM reliability by eliminating the risk that a single-bit fault in one DRAM device and a device fault in another DRAM device will be uncorrectable.

两者叠加后，On-Die ECC 先隐藏小规模单 bit 故障，Chipkill 再保护更严重的 device-level 故障。DDR5 DRAM Faults in the Field论文指出，这种组合能避免“一颗芯片已有单 bit 故障、另一颗芯片又发生 device fault”时直接变成不可纠正错误。
